濾板/濾頭原料要求,濾池濾梁土建施工及質量要求
作者來源:gysxlc 發布時間： 2018/12/6 17:15:10 標簽：濾板 濾頭 ABS濾板
導讀：濾板是水廠過濾工藝中的主要設備之一，在濾池中起到承載濾料層過濾和反沖刷配水、配氣的兩層作用，濾板裝置質量的好壞(特別是整池濾板平坦度)直接關系到過濾作用、運行效益及運用年限。
濾板/濾頭原料要求,濾池濾梁土建施工及質量要求
水泥混凝土濾板是水廠過濾工藝中的主要設備之一，在濾池中起到承載濾料層過濾和反沖刷配水、配氣的兩層作用，濾板裝置質量的好壞(特別是整池濾板平坦度)直接關系到過濾作用、運行效益及運用年限。
(1)、濾板縫灌注：灌縫用無縮短水泥或專用灌縫膠泥或專業聚合物水泥砂漿應有出廠實驗陳述單及復試陳述，當對其質量有懷疑時，加倍抽樣或全數檢驗。灌縫料有必要滿意規劃要求，不然隨溫度的改變熱脹冷縮，接縫易開裂，受反沖刷，振蕩后掉落，呈現漏砂、漏氣、漏水等更為嚴重的結果。

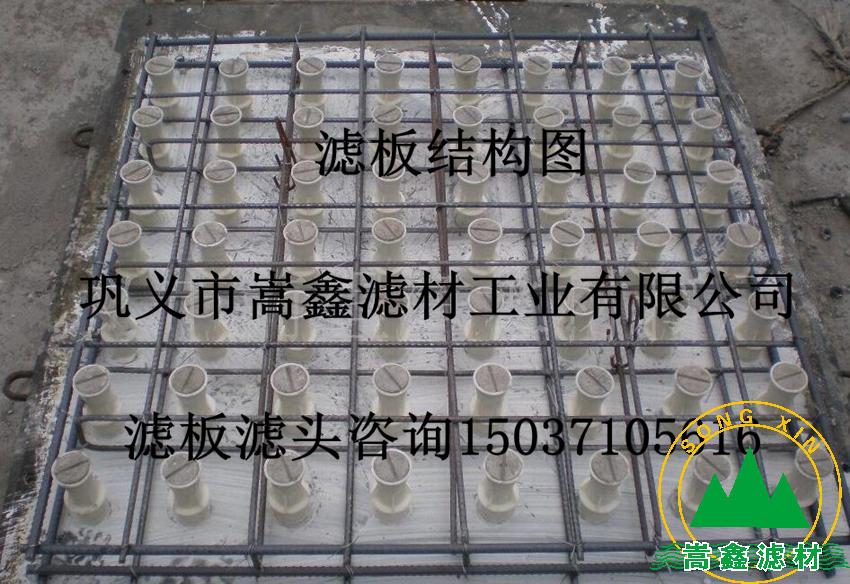

（2）、混凝土濾板：濾板應契合規劃要求，規劃無要求的應契合下列技能規范：規范尺度：規劃要求�；炷翉姸龋阂巹澮�。鋼筋骨架裝置：定位精確，答應差錯不大于±5mm，上下、四邊保護層±5mm。濾頭套管：預埋精確、無遺失、無倒位過失，高度差錯±1mm。外觀：表面平坦，無露筋、氣泡、翹曲、振裂，四邊無破損，預埋套管精確無倒錯、傾斜、遺失，套管內無堵塞。濾板邊際密實度高，無毛刺、殘缺、掉角。公役：雙面平坦度差錯±1mm，濾板厚度差錯，四邊筆直度差錯3mm。
濾池濾梁土建施工及質量要求；
（1）、濾池濾梁的整池平坦度：濾梁澆筑時應裝備高規范金屬模，并具有熟練的制造技能，才干確保整池濾梁的平坦度及螺栓預埋的精確性，濾梁維護到規則強度，拆模后必需進行二次高精度找平而后才干裝置濾板。單根濾梁的平坦度差錯±2mm；整池濾梁的平坦度差錯±3mm。
（2）、預埋固定螺栓的定位精確性：預埋不銹鋼螺栓（固定濾板用）應按圖紙進行精確排版放線并筆直放置,且有固定辦法，確保在澆搗過程中不發生傾斜和移位。不然會給后續的設備、管道裝置帶來很大的困難。若漏放不應用不銹鋼膨脹螺栓補足。因為螺栓孔內混凝土在水的腐蝕下一旦腐蝕，磨擦力便喪失殆盡，形成濾板布氣掀翻現象。此情況下應采用化學錨固不銹鋼螺栓彌補，化學錨固不銹鋼螺規范型號應由規劃院斷定。
（3）、池壁平直度：池壁內尺度、對角線差錯、筆直度差錯±3mm。差錯過大會形成濾板裝置困難和布氣不均。池內壁下部四周的凸緣（支承濾板及不銹鋼壓板用）應與池壁一起澆筑，不然凸緣與池壁砼別離，反沖刷時接合面簡單漏氣。
整體澆筑濾板平坦度若不能精確在同一水平線上，導致配水不均勻、死水區多、濾料易板結、積泥，一起因為部分沖刷強度太大，形成承托層紊亂，呈現漏砂等不良結果。若規具體要求應滿意下列規范：
①每塊濾板頂面水平差錯為±1mm；
②每個濾池間濾板頂面水平差錯為±3mm；
③濾池間濾板頂面水平差錯為±5mm。
濾頭技術要求：

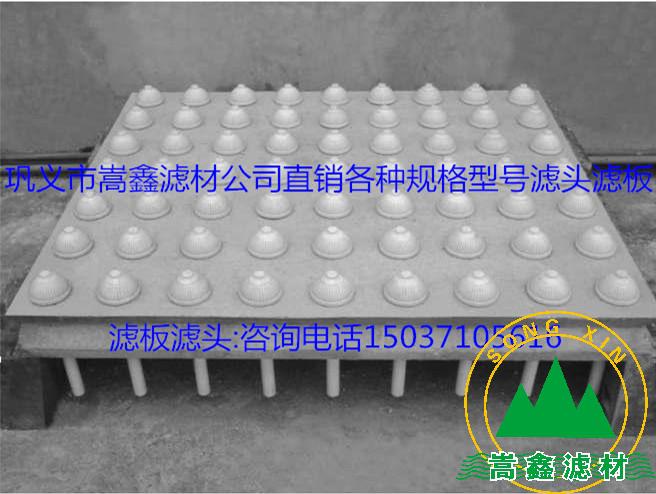

濾頭/濾帽原料采用ABS工程塑料制造，強度高，不易破碎。在濾頭結構中強化螺紋增設橡膠墊圈，聯接牢固，永不脫落。濾頭帽底座設計增加底縫，使與濾板間無死水區，不積泥。
◆濾頭縫隙無殘缺、氣泡、飛邊和毛刺等缺陷；
◆濾頭表面光滑、無明顯雜質，無裂縫，色澤一致；
◆單純用氣反沖時，濾頭的水頭損失和氣水同時反沖洗；
◆沖洗的濾頭水頭損失應符合設計要求；
◆長柄濾頭槽隙寬度：2.2±0.3mm，槽隙總面積：550mm2。
◆安裝密度36-49個/m2；氣沖強度：10-20L/m2.S；水沖強度5-6L/m2.S。
◆單純用水反沖洗時濾頭的水頭損失不大于下表值。
