可調式長柄濾頭安裝

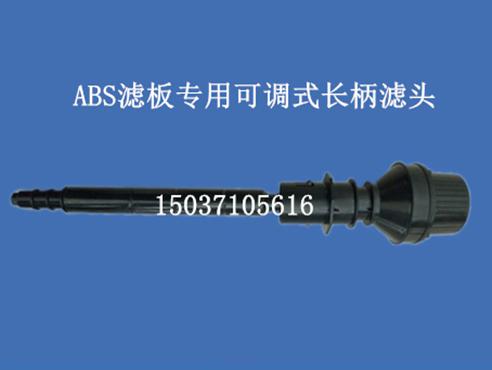

    可調式長柄濾頭由濾帽、濾桿、預埋件、墊片、固定螺母及施工蓋防堵塞堵頭組成。濾帽近似圓柱形，上端直徑略大于下端直徑，濾帽傾角95°。
    濾帽上設有36條狹長縫隙，縫隙分部均勻�？p隙寬度0.4±0.05mm，長度24±0.05mm。每個濾頭開孔面積345.6mm2。濾頭開孔比1.84%。
    濾桿內徑17±0.5mm，帶有外絲扣。濾桿上端設有一個圓形的進氣孔，孔徑2±0.05mm；下端設有一個狹長的進氣孔，孔長度65±0.05mm，寬度1.5±0.05mm。
    固定環高度80mm，帶有內絲扣，內徑與濾桿外徑匹配。
    每個固定環帶有一個蓋子，用于防止混凝土和雜物的進入。
    墊片做為濾桿與固定環之間的連接墊片。

可調式長柄濾頭安裝方法
    濾帽套在濾桿上，濾桿頂蓋嵌在濾帽的上端。固定環插在第一層預制板內的錐形預埋件上，被預埋在第二層現澆板內。
    濾頭通過濾桿上絲扣安裝在固定濾桿上，濾桿和固定環之間安裝墊片。
    單池內濾頭中心偏差不大于±1.5mm。所有濾池內濾頭中心偏差不大于±5mm
可調式長柄濾頭材質要求：
    濾帽、濾桿、固定螺母、施工蓋材質均為ABS 樹脂或聚乙烯熱熔注塑而成。在正確的運輸安裝過程中基本不易破碎。
